Захваты ТГ-ЗКБ для кабельных барабанов

ООО ПКФ "ТраверсГрупп" производит 4 вида захватов для транспортировки кабельных барабанов: для подъема в вертикальном положении и в горизонтальном.

 Захват-змейка ТГ-ЗКБ1 для подъема кабельных барабанов в горизонтальном положении . Самый простой по конструкции захват опорного типа. Данный захват работает в паре.



Общий вид захвата:




Технические характеристики:

Обозначение

Г/п, т (на пару)

Диаметр отверстия кабельного барабана, мм

Масса, кг

ТГ-ЗКБ1-1,0

1,0

25,0

1,5

ТГ-ЗКБ1-2,0

2,0

30,0

2,5

ТГ-ЗКБ1-3,2

3,2

35,0

3,7

ТГ-ЗКБ1-4,0

4,0

40,0

5,4

ТГ-ЗКБ1-5,0

5,0

45,0

6,8

ТГ-ЗКБ1-6,3

6,3

45,0

7,3

ТГ-ЗКБ1-8,0

8,0

65,0

16,5

ТГ-ЗКБ1-10,0

10,0

70,0

30,5



 Захват-удочка ТГ-ЗКБ2 (цепная) для подъема кабельных барабанов в вертикальном положении. Принцип действия основан за счет помещения захвата внутрь кабельного барабана. Снабжен специальным тросиком, что значительно облегчает строповку захватом. По желанию заказчика длина коромысла может быть любой.

Общий вид захвата:



Технические характеристики:

Обозначение

Г/п, т

Длина коромысла, мм

Масса, кг

ТГ-ЗКБ2-2,0

2,0

175,0

3,5

ТГ-ЗКБ2-3,0

3,0

196,0

3,8

ТГ-ЗКБ2-5,0

5,0

200,0

4,8

ТГ-ЗКБ2-8,0

8,0

220,0

6,5

ТГ-ЗКБ2-12,5

12,5

250

12,0

ТГ-ЗКБ2-15,0

15,5

250

30,0





Захват-удочка ТГ-ЗКБ3 (канатная) для подъема кабельных барабанов в вертикальном положении. Принцип действия основан за счет помещения захвата внутрь кабельного барабана. Снабжен специальным тросиком, что значительно облегчает строповку захватом. По желанию заказчика длина коромысла может быть любой.

Общий вид захвата:

Технические характеристики:

Обозначение

Г/п, т

Длина коромысла, мм

Масса, кг

ТГ-ЗКБ3-1,0

1,0

175,0

3,5

ТГ-ЗКБ3-2,0

2,0

196,0

3,8

ТГ-ЗКБ3-3,0

3,0

200,0

4,8

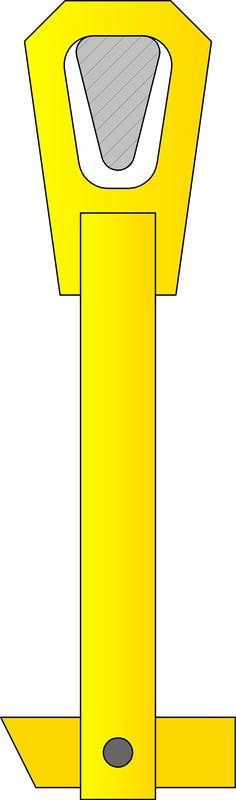

 Захват-удочка ТГ-ЗКБ4 (трубная) для подъема кабельных барабанов в вертикальном положении. Конструкция захвата представляет собой толстостенную трубу с приваренной верхней проушиной и закладным элеменом - коромыслом внизу. Принцип действия захвата основан за счет помещения закладного элемента захвата (коромысла) внутрь кабельного барабана. Коромысло располагется горизонтально и дает возможность поднимать барабан. Захват снабжен специальным тросиком, что значительно облегчает выведения захвата из отверстия в барабане. По желанию заказчика длина захвата и коромысла может быть любой.

Общий вид захвата:

Технические характеристики:

Обозначение

Г/п, т

Длина коромысла, мм

Масса, кг

ТГ-ЗКБ4-2,0

2,0

175,0

3,5

ТГ-ЗКБ4-3,0

3,0

196,0

3,8

ТГ-ЗКБ4-5,0

5,0

200,0

4,8

ТГ-ЗКБ4-8,0

8,0

220,0

6,5

ТГ-ЗКБ4-12,5

12,5

250

12,0

ТГ-ЗКБ4-15,0

15,5

250

30,0
